در بسیاری از خطوط تولید و سیستمهای انتقال مواد، جابهجایی مواد از سطحی به سطح بالاتر یا بالعکس، یکی از چالشهای اصلی طراحی مهندسی است. استفاده از روشهای سنتی مانند لیفتراک، بالابرهای عمودی یا انتقال دستی نهتنها هزینه عملیاتی بالایی دارد، بلکه پیوستگی جریان مواد را نیز مختل میکند. در چنین شرایطی، نوار نقاله شیبدار بهعنوان یک راهکار مهندسی پیوسته و اقتصادی، امکان انتقال مواد در مسیرهای زاویهدار را با حداقل اتلاف و حداکثر بهرهوری فراهم میکند.
این نوع کانوایر در صنایع معدنی، غذایی، بستهبندی، کشاورزی و انبارداری بهطور گسترده استفاده میشود و نقش مهمی در اتصال سطوح مختلف خط تولید دارد. طراحی صحیح زاویه، نوع تسمه و توان محرک در نوار نقاله شیبدار، تعیینکننده عملکرد پایدار و جلوگیری از لغزش مواد است. در این مقاله، ساختار، انواع، پارامترهای طراحی، کاربردها و معیارهای انتخاب نوار نقاله شیبدار بهصورت تخصصی و تحلیلی بررسی میشود.
نوار نقاله شیبدار چیست؟
نوار نقاله شیبدار نوعی کانوایر تسمهای است که برای انتقال مواد در مسیرهای زاویهدار (صعودی یا نزولی) طراحی میشود. در این سیستم، تسمه بر روی شاسی زاویهدار حرکت کرده و ماده را از یک تراز ارتفاعی به تراز دیگر منتقل میکند.
ویژگی اصلی این کانوایر، توانایی حفظ پایداری ماده روی تسمه در برابر نیروی گرانش است که از طریق انتخاب نوع تسمه، زاویه مناسب و سرعت کنترل میشود.
اهمیت نوار نقاله شیبدار در طراحی خطوط صنعتی
در سیستمهای انتقال مدرن، اختلاف ارتفاع بین مراحل تولید اجتنابناپذیر است. انتقال عمودی یا شیبدار با تجهیزات ناپیوسته باعث گلوگاه تولید میشود. کانوایر شیبدار با ایجاد جریان پیوسته، این مشکل را حل میکند.
مزایای عملیاتی اصلی:
- انتقال پیوسته بین سطوح
- حذف تجهیزات بالابر مجزا
- کاهش نیروی انسانی
- افزایش ایمنی انتقال
- کاهش زمان سیکل تولید
- امکان اتصال ماشینآلات
این مزایا باعث شده کانوایر شیبدار در طراحی خطوط پیوسته ضروری باشد.
انواع نوار نقاله شیبدار
طراحی این سیستم بسته به نوع ماده و زاویه در مدلهای مختلف انجام میشود.
نوار نقاله شیبدار ساده
برای مواد با اصطکاک بالا و زاویه کم.
کاربرد: بستهبندی، قطعات
نوار نقاله شیبدار آجدار
دارای تسمه با آج برای جلوگیری از لغزش.
کاربرد: مواد فله

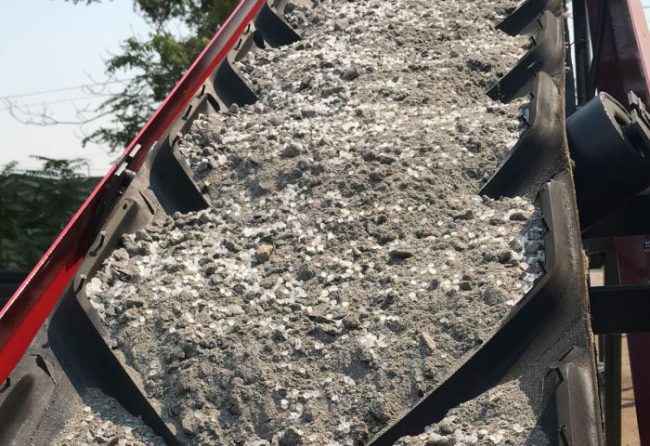

نوار نقاله شیبدار پلهدار (Cleated)
دارای تیغههای عرضی برای حمل مواد در زاویه زیاد.
کاربرد: دانه، ضایعات
نوار نقاله شیبدار دیوارهدار (Sidewall)
دارای دیواره جانبی برای جلوگیری از ریزش.
کاربرد: شیب زیاد و مواد ریز
اجزای فنی نوار نقاله شیبدار
زاویهدار بودن سیستم باعث میشود برخی اجزا اهمیت بیشتری پیدا کنند.
| جزء | نقش | اهمیت در شیب |
|---|---|---|
| تسمه آجدار/پلهدار | جلوگیری از لغزش | بسیار بالا |
| درام محرک | انتقال نیرو | تحمل بار |
| رولیک زاویهدار | هدایت تسمه | پایداری |
| شاسی شیبدار | سازه اصلی | استحکام |
| موتور قویتر | غلبه بر گرانش | حیاتی |
| سیستم کشش | حفظ تماس | جلوگیری از لغزش |
در شیب زیاد، انتخاب تسمه مهمترین عامل عملکرد است.
پارامترهای طراحی نوار نقاله شیبدار
طراحی این کانوایر وابسته به چند پارامتر کلیدی است.
زاویه شیب
مهمترین پارامتر تعیینکننده نوع تسمه.
ضریب اصطکاک ماده
تعیینکننده حداکثر شیب مجاز.
اندازه و شکل ماده
مواد گرد یا لغزنده نیازمند پله هستند.
سرعت تسمه
سرعت زیاد باعث لغزش میشود.
ظرفیت انتقال
بر توان موتور اثر مستقیم دارد.
حداکثر زاویه تقریبی بر اساس ماده:
- کیسه و بسته: 25–30°
- شن و ماسه: 20–22°
- غلات: 25°
- ضایعات: تا 35° (با پله)
مقایسه نوار نقاله شیبدار با سیستمهای بالابر
در بسیاری از پروژهها، انتخاب بین کانوایر شیبدار و بالابر مطرح است.
| معیار | نوار نقاله شیبدار | بالابر |
|---|---|---|
| جریان انتقال | پیوسته | ناپیوسته |
| هزینه عملیاتی | کم | زیاد |
| ظرفیت | بالا | متوسط |
| ایمنی | بالا | متوسط |
| مصرف انرژی | کمتر | بیشتر |
| نگهداری | ساده | پیچیده |
طبق داده های موجود در این جدول برای ارتفاع کم تا متوسط، کانوایر شیبدار اقتصادیتر است.
کاربردهای صنعتی نوار نقاله شیبدار
این سیستم در اکثر صنایع دارای اختلاف ارتفاع کاربرد دارد.
کاربردهای اصلی:
- خطوط بستهبندی
- صنایع غذایی
- معادن
- کشاورزی
- بازیافت
- انبارداری
- خطوط مونتاژ
در همه این موارد، اتصال سطوح تولید ضروری است.
چالشهای فنی در نوار نقاله شیبدار
در صورت طراحی نامناسب، مشکلات زیر رخ میدهد:
- لغزش مواد
- برگشت مواد
- سایش تسمه
- کاهش ظرفیت
- فشار بیش از حد موتور
این مشکلات معمولاً ناشی از انتخاب زاویه یا تسمه اشتباه است.
راهکارهای جلوگیری از لغزش در نوار نقاله شیبدار
برای عملکرد پایدار باید اقدامات زیر انجام شود.
راهکارها:
- استفاده از تسمه آجدار
- نصب پله (Cleat)
- کاهش سرعت
- افزایش اصطکاک تسمه
- انتخاب زاویه مناسب
- استفاده از دیواره جانبی
ترکیب پله و دیواره برای شیب زیاد ضروری است.
عوامل مؤثر بر قیمت نوار نقاله شیبدار
زاویهدار بودن باعث افزایش هزینه نسبت به مدل افقی میشود.
عوامل قیمت:
- زاویه شیب
- نوع تسمه (آجدار/پلهدار)
- طول مسیر
- ظرفیت
- توان موتور
- سازه تقویتشده
- تجهیزات جانبی
هرچه شیب و ظرفیت بیشتر باشد، قیمت افزایش مییابد.
چه زمانی کانوایر شیبدار بهترین انتخاب است؟
در شرایط زیر این سیستم ایدهآل است:
- اختلاف ارتفاع کم تا متوسط
- نیاز به انتقال پیوسته
- مواد فله یا بسته
- نیاز به ظرفیت انتقال بالا
- اتصال مراحل تولید
در این شرایط، بالابر معمولاً پرهزینهتر است.
معرفی تولید کننده: شرکت امید تسمه سازان سهند
شرکت امید تسمه سازان سهند واقع در تبریز یکی از شرکت های پیشرو در صنعت طراحی و تولید نوار نقاله، تسمه و سایر ماشین آلات صنعتی در کشور می باشد که با روش های پرداخت بسیار منعطف، خدمات پس از فروش عالی و بهره گیری از مجرب ترین متخصصین فنی و با بیش از یک دهه سابقه ارایه خدمات به واحد های تولیدی و صنعتی آماده همکاری با صنعتگران و کارآفرینان عزیز می باشد. جهت استعلام قیمت نوار نقاله و دریافت مشاوره رایگان در خصوص سفارش و خرید انواع نوار نقاله، تسمه و سایر تجهیزات و ماشین آلات صنعتی با واحد پشتیبانی این شرکت به شماره 09149169630 تماس بگیرید.
جمعبندی
نوار نقاله شیبدار یکی از مهمترین تجهیزات انتقال در خطوط صنعتی است که امکان جابهجایی مواد بین سطوح مختلف را بهصورت پیوسته و اقتصادی فراهم میکند. این سیستم با حذف تجهیزات بالابر مجزا، کاهش نیروی انسانی و افزایش ایمنی، بهرهوری خطوط تولید را بهطور قابلتوجهی افزایش میدهد.
عملکرد صحیح نوار نقاله شیبدار به پارامترهایی مانند زاویه، نوع تسمه، ضریب اصطکاک ماده، سرعت و توان محرک وابسته است. استفاده از تسمه آجدار، پلهدار یا دیوارهدار برای جلوگیری از لغزش در شیبهای مختلف ضروری است.
در طراحی خطوط دارای اختلاف ارتفاع، نوار نقاله شیبدار یک راهکار مهندسی استاندارد و اقتصادی محسوب میشود که با انتخاب صحیح، سالها عملکرد پایدار و بدون توقف ارائه میدهد.
پرسشهای متداول درباره نوار نقاله شیبدار
حداکثر زاویه قابل استفاده در نوار نقاله شیبدار چقدر است؟
برای مواد معمولی حدود 20 تا 25 درجه و با تسمه پلهدار تا حدود 35 درجه قابل طراحی است.
چه زمانی باید از تسمه پلهدار استفاده کرد؟
در مواد فله یا لغزنده و زاویه بیش از 25 درجه.
تفاوت نوار نقاله شیبدار با بالابر چیست؟
نوار نقاله انتقال پیوسته دارد، اما بالابر انتقال ناپیوسته و مرحلهای انجام میدهد.
مهمترین عامل لغزش مواد چیست؟
زاویه بیش از حد یا انتخاب تسمه نامناسب.
آیا کانوایر شیبدار برای مواد بستهبندی مناسب است؟
بله، در خطوط بستهبندی بسیار رایج است.
