نوار نقاله یا کانوایر، یک سیستم انتقال مکانیکی مواد است که برای جابهجایی مداوم مواد، قطعات یا محصولات در مسیرهای افقی، شیبدار و گاهی ترکیبی به کار میرود. این سیستم از یک حلقه بسته (تسمه، زنجیر، توری یا غلتک) تشکیل شده که روی یک ساختار نگهدارنده (شاسی) و توسط یک درایو محرک (موتور و گیربکس) به حرکت درمیآید. عملکرد آن بر اساس اصطکاک بین تسمه و درامهای ابتدایی و انتهایی است که با چرخش خود، حرکت خطی را ایجاد میکنند. نوار نقاله بهطور گسترده در صنایعی مانند معدن، تولید، کشاورزی، بندر و لجستیک برای انتقال مواد فله، بستهبندیشده یا واحدهای مجزا با سرعت ثابت و قابل کنترل استفاده میشود.
انواع نوار نقاله
نوار نقاله ها از جهت نوع کاربرد و همچنین نوع ساخت و جنس تسمه در انواع مختلفی تولید میشوند که در این مقاله مهم ترین مدل های آن را بصورت مفصل بررسی خواهیم کرد:
- نوار نقاله تسمه ای (Belt Conveyor)
- نوار نقاله غلتکی (Roller Conveyor)
- نوار نقاله زنجیری (chain conveyor)
- نوار نقاله توری (Wire Mesh Conveyor)
- نوار نقاله مدولار (Modular belt conveyor)
نوار نقاله تسمه ای
کانوایر تسمهای (Belt Conveyor) یک سیستم انتقال پیوسته است که در آن یک تسمه انعطافپذیر بیانتها به عنوان عضو باربر و کشنده عمل میکند. این تسمه بر روی دو درام (غلتک ابتدایی و انتهایی) و یک سری غلتکهای میانبند (رولیک) تکیه دارد که نقش حمل تسمه و بار را بر عهده دارند. حرکت توسط یک درایو الکترومکانیکی (عموماً شامل موتور الکتریکی، کاهنده سرعت و کوپلینگ) به درام محرک منتقل شده و با ایجاد اصطکاک لازم، تسمه و در نتیجه بار روی آن را به حرکت درمیآورد. طراحی سیستم شامل اجزای مکمل همچون دستگاههای کشش تسمه، سیستمهای همراستایی، مکانیزمهای تخلیه بار و تجهیزات نظافت تسمه است.
از دیدگاه فنی، محاسبات این سیستم مبتنی بر پارامترهایی مانند عرض و سرعت تسمه، زاویه تمایل، ظرفیت انتقال بر حسب تن بر ساعت، و نیروهای کششی مورد نیاز برای غلبه بر مقاومتهای ناشی از اصطکاک و اختلاف ارتفاع است. این مدل نوار نقاله بهطور گسترده برای انتقال مواد فله در معادن، صنایع سیمان و فولاد، و نیز برای جابهجایی کالاهای بستهبندیشده در خطوط تولید و مراکز توزیع به کار میرود.

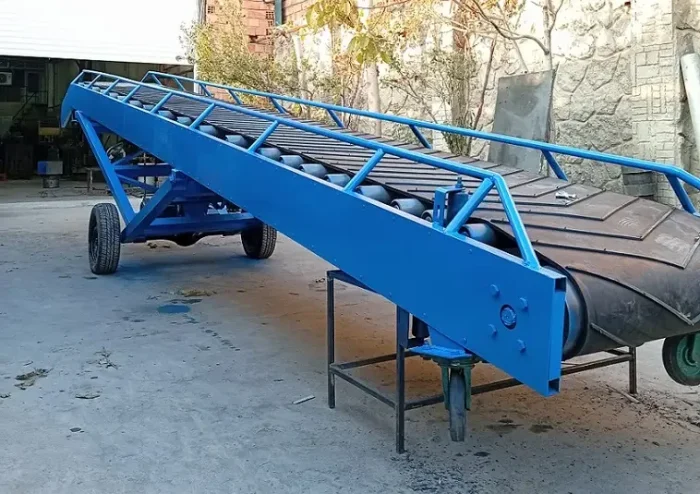

از محبوب ترین مدل های کانوایر تسمه ای میتوان به نوار نقاله بارگیری ، نوار نقاله مونتاژ و انواع خطوط تولید و بسته بندی اشاره کرد.
جدول مشخصات فنی انواع کانوایر تسمه ای
| نوع نوار نقاله تسمهای | مشخصات فنی و طراحی | جنس تسمه متداول | محدوده ظرفیت (تن/ساعت) | حداکثر زاویه شیب | کاربردهای اصلی |
|---|---|---|---|---|---|
| تسمهای مسطح (Flat Belt) | – عرض تسمه: ۳۰۰ تا ۲۴۰۰ میلیمتر – سرعت متداول: ۰٫۵ تا ۵ m/s |
لاستیک چندلایه (EP,NN) پلییورتان (PU) پیویسی (PVC) |
۱۰ تا ۵۰۰۰ | ۱۵° – ۲۲° | انتقال مواد فله و بسته در معادن، کشاورزی، صنایع بستهبندی |
| تسمهای V شکل (Troughed Belt) | – افزایش ظرفیت حمل مواد فله – غلتکهای ۳ یا ۵ تایی v شکل – جلوگیری از ریزش مواد |
لاستیک با آجهای بلند (Rip Check) لاستیک ضدسایش |
۵۰ تا ۱۰۰۰۰ | تا ۲۰° | معادن زغالسنگ، سنگآهن، سیمان |
| تسمهای دیوارهدار و پهلو دار (Wall & Sidewall Belt) | – تسمه با دیوارههای لاستیکی عمودی – امکان شیبهای تند تا ۹۰° |
لاستیک با استحکام کششی بالا دیوارههای مقاوم به سایش |
تا ۱۵۰۰ | تا ۹۰° (عمودی) | انتقال عمودی مواد فله در فضای محدود |
نوار نقاله غلتکی (رولیکی)
کانوایر رولیکی (Roller Conveyor) یک سیستم انتقال غیرپیوسته یا نقطهبهنقطه است که در آن بار به جای حرکت روی یک سطح پیوسته، بر روی مجموعهای از غلتکهای استوانهای موازی و دوار که بر روی یک شاسی با فاصله مشخص نصب شدهاند، جابهجا میشود. اساس کار این سیستم کاهش قابل توجه نیروی اصطکاک غلتشی به جای اصطکاک لغشی است که امکان حرکت بارهای سنگین را با حداقل نیروی محرک فراهم میسازد. این نقاله در دو دسته اصلی غلتکی ثقلی (Gravity Roller Conveyor) و غلتکی برقی یا محرکدار (Powered Roller Conveyor) طراحی میشود. در نوع ثقلی، شیب ملایمی به خط داده میشود و نیروی گرانش باعث حرکت بار بر روی غلتکهای آزاد میگردد.
در نوع محرکدار، چرخش غلتکها توسط یک درایو مرکزی (مانند یک تسمه محرک زیرین یا یک شفت انتقالدهنده با چرخدنده) و یا توسط موتورهای محرک جداگانه در هر غلتک تأمین میشود که امکان کنترل دقیق سرعت و توقف را میدهد. از دیدگاه فنی، طراحی این سیستم مبتنی بر محاسبه قطر، طول و فاصله غلتکها با توجه به ابعاد و وزن بار، انتخاب جنس غلتک (فولادی، پلیمری، لاستیکی) و نوع بلبرینگها برای تحمل بار و دور مورد نظر است. این نوع نقاله بهطور گسترده در صنایع لجستیک و انبارداری برای انتقال پالتها، کارتنها و محفظههای سنگین، در خطوط مونتاژ و بستهبندی، و در سیستمهای توزیع و بارگیری کامیون کاربرد اساسی دارد.
جدول مقایسه دو مدل اصلی کانوایر رولیکی:
| مشخصه فنی | نوار نقاله غلتکی ثقلی (گرانشی) | نوار نقاله غلتکی برقی (محرکدار) |
|---|---|---|
| مکانیزم محرک | نیروی جاذبه (نیاز به شیب حداقل ۱.۵ تا ۳ درجه) | نیروی موتور الکتریکی (درایو مرکزی یا موتور جداگانه در هر غلتک) |
| کنترل سرعت | غیرقابل کنترل (وابسته به شیب و وزن بار) | قابل کنترل دقیق (تنظیم سرعت، توقف و شتاب) |
| حداکثر بار مجاز در هر غلتک | ۵۰ تا ۱۵۰ کیلوگرم (بسته به قطر و جنس غلتک) | ۱۰۰ تا ۵۰۰ کیلوگرم (با قابلیت طراحی برای بارهای سنگینتر) |
| کاربرد اصلی | انتقال غیرفعال پالت، کارتن و محمولههای یکسان در انبارها و خطوط بستهبندی | انتقال فعال و کنترلشده در خطوط مونتاژ، سیستمهای اتوماتیک و فرآیندهای زمانبندیشده |
| مزایا | – هزینه سرمایهگذاری و نگهداری پایین – بدون مصرف انرژی – سازه ساده و نصب آسان |
– امکان حرکت افقی، شیبدار و حتی عمودی – قابلیت یکپارچهسازی با سیستمهای اتوماسیون – امکان ایجاد ایستگاههای کنترل (توقف، چرخش، انحراف) |
| معایب | – نیاز به فضای شیبدار – عدم کنترل روی سرعت بار – محدودیت در جابهجایی بارهای سبک یا نامتعارف |
– هزینه اولیه و مصرف انرژی بالاتر – پیچیدگی فنی و نیاز به تعمیر و نگهداری تخصصیتر |
نوار نقاله زنجیری
نوار نقاله زنجیری (Chain Conveyor) یک سیستم انتقال مکانیکی مبتنی بر کشش است که در آن یک یا چند زنجیر بیانتها به عنوان عضو محرک اصلی عمل کرده و بار را مستقیماً یا از طریق اتصالاتی مانند صفحات فلزی، اسلتها، پالتها یا قلابها جابهجا میکنند. نیروی محرکه توسط یک موتور الکتریکی همراه با کاهنده دور (گیربکس) به یک یا چند چرخ زنجیر (اسپراکت) منتقل میشود که درگیر با زنجیر، حرکت خطی آن را تأمین مینماید. طراحی این سیستم معمولاً شامل یک سازه شاسی، ریلهای راهنما برای هدایت زنجیر و بار، دستگاههای تنظیم کشش زنجیر و سیستم روانکاری اتوماتیک یا دستی میباشد.
از دیدگاه فنی، محاسبات این نقاله بر اساس انتخاب نوع زنجیر (مانند زنجیر رولر، زنجیر اسلت، یا زنجیر ویژه)، گام زنجیر، استحکام کششی مورد نیاز برای غلبه بر مقاومتهای اصطکاکی و اینرسی، و همچنین گشتاور لازم برای به حرکت درآوردن کل سیستم استوار است. این نوع نقاله به دلیل استحکام ساختاری بالا و قابلیت تحمل بارهای سنگین، شوکهای مکانیکی و دمای بالا، عمدتاً در صنایع سنگین مانند خودروسازی (برای انتقال شاسی و بدنه)، خطوط رنگ، کورههای عملیات حرارتی و همچنین در صنایعی که نیاز به موقعیتدهی دقیق بار در حین انتقال وجود دارد، به کار گرفته میشود.
جدول مشخصات فنی کانوایر زنجیری
| مشخصه فنی | مقادیر و انواع متداول | توضیح/کاربرد |
|---|---|---|
| نوع زنجیر | زنجیر رولر، زنجیر اسلت، زنجیر تسمهای (فلتتاپ) | انتخاب بر اساس بار، سرعت و نیاز به اتصال صفحات بارگیر |
| حداکثر ظرفیت بار | ۵۰۰ تا ۱۰۰۰۰ کیلوگرم بر متر خطی | وابسته به استحکام زنجیر، تعداد رشتهها و طراحی شاسی |
| سرعت انتقال | ۰٫۱ تا ۳۰ متر بر دقیقه | سرعت پایین برای خطوط مونتاژ و سرعت متوسط برای انتقال عمومی |
| سیستم محرک | موتور الکتریکی + گیربکس + اسپراکت محرک | امکان استفاده از درایوهای دور متغیر (VFD) برای کنترل سرعت |
| تحمل دمایی | از ۲۰- تا ۲۵۰+ درجه سانتیگراد (با روغنکاری ویژه) | کاربرد در محیطهای با دمای بالا مانند کورهها و خشککنهای صنعتی |
| کاربردهای اصلی | صنایع خودروسازی، خطوط رنگ، عملیات حرارتی، بطریسازی | مناسب برای بارهای سنگین، موقعیتدهی دقیق و انتقال تحت شرایط سخت محیطی |
نوار نقاله توری

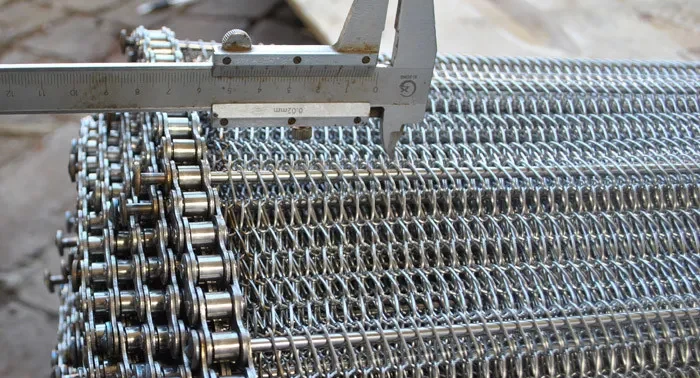

نوار نقاله توری (Wire Mesh Conveyor) یک سیستم انتقال مداوم است که در آن عضو باربر و کشنده، یک تسمه توریشکل ساختهشده از بافت یا جوش سیمهای فلزی (عمدتاً از جنس فولاد ضدزنگ، فولاد کربنی یا آلیاژهای خاص) است. این ساختار مشبک باز، امکان عبور آزادانه هوا، گازها، مایعات و حرارت را از سطح تسمه فراهم میکند که آن را برای فرآیندهای ثانویه همچون شستوشو، آبگیری، خشککردن، خنکسازی، پخت و انجماد ایدهآل میسازد.
از دیدگاه فنی، طراحی این نقاله بر اساس پارامترهای کلیدی مانند جنس و قطر سیم، نوع بافت (ساده، حصیری، ترکیبی)، اندازه مش، عرض مفید تسمه و مقاومت کششی محاسبه میشود. تسمه معمولاً توسط دو درام ابتدایی و انتهایی هدایت شده و روی غلتکهای پشتیبان یا میلههای لغزان حرکت میکند. این نقاله به دلیل مقاومت مکانیکی بالا، پایداری ابعادی در دماهای گسترده (از کرایوژنیک تا بیش از ۱۰۰۰ درجه سانتیگراد با آلیاژهای ویژه) و قابلیت شستشوی عمیق، بهطور گسترده در صنایع غذایی (خطوط پخت و فرآوری گوشت)، صنایع شیمیایی و دارویی، سیستمهای بازیافت، کورههای عملیات حرارتی و خطوط آبکاری مورد استفاده قرار میگیرد.
جدول مشخصات فنی کانوایر توری:
| مشخصه فنی | انواع و مقادیر متداول | ملاحظات طراحی و کاربرد |
|---|---|---|
| جنس سیم توری | فولاد ضدزنگ (گرید 304، 316)، فولاد کربنی گالوانیزه | انتخاب بر اساس مقاومت شیمیایی، دما و الزامات بهداشتی (مثلاً 316 برای محیطهای کلردار) |
| نوع بافت و اندازه مش | بافت ساده، حصیری؛ اندازه مش از 1×1 تا 50×50 میلیمتر | مش ریز برای قطعات کوچک؛ مش درشت برای عبور بهتر هوا و شستشو |
| حداکثر دمای کاری | 400°C (فولاد کربنی) تا 1100°C (آلیاژهای خاص) | تعیینکننده انتخاب آلیاژ برای کاربردهای کورهای یا عملیات حرارتی |
نوار نقاله مدولار
نوار نقاله مدولار (Modular Belt Conveyor) یک سیستم انتقال پیوسته و انعطافپذیر است که در آن عضو باربر از اتصال ماژولهای پلاستیکی تزریقی (معمولاً از جنس پلیپروپیلن، پلیاتیلن، پلیاستال یا استال) به یکدیگر و تشکیل یک تسمه یکپارچه و مشبک ساخته میشود. ساختار ماژولار و لولایی این تسمه امکان حرکت نرم در مسیرهای مستقیم، منحنیهای تند (حتی با شعاع کم)، مارپیچ و شیبدار را تنها با یک درایو واحد فراهم میکند، بدون نیاز به غلتکهای باربر میانی.
از دیدگاه فنی، طراحی مبتنی بر پارامترهایی مانند اندازه و شکل ماژولها، نوع اتصالات لولایی (پینهای فلزی یا پلاستیکی)، زاویه انعطاف پذیری، درصد سطح باز و مقاومت کششی محاسبه میگردد. سطح تسمه میتواند در طرحهای مسطح، با دیواره یا با پروفیلهای خاص (مانند سوراخدار یا دارای نگهدارنده) برای تطبیق با نیازهای محصول تولید شود. این نقاله به دلیل مقاومت شیمیایی بالا، وزن سبک، سهولت نظافت (قابل شستشو با روش CIP)، سطح کم اصطکاک و عملکرد کمصدا، بهطور گسترده در صنایع غذایی و آشامیدنی (خطوط بطری، قوطی و بستهبندی)، صنایع دارویی، الکترونیک و خطوط مونتاژ قطعات حساس مورد استفاده قرار میگیرد.
جدول مشخصات فنی کانوایر مدولار:
| مشخصه فنی | انواع و مقادیر متداول | ملاحظات طراحی و کاربرد |
|---|---|---|
| جنس ماژولها | پلیپروپیلن (PP)، پلیاستال (POM)، پلیاتیلن (PE) | انتخاب بر اساس مقاومت شیمیایی، دما (معمولاً ۵- تا ۱۰۰+ درجه سانتیگراد) و الزامات بهداشتی (گرید غذایی FDA/USDA) |
| نوع سطح و طراحی | سطح صاف، سوراخدار، دارای دیواره جانبی یا پروفیلهای نگهدارنده | پروفیلدار برای جلوگیری از لغزش محصول در شیبها؛ سطح سوراخدار برای عبور هوا یا مایع |
| حداقل شعاع انحنا | از ۱۵۰ میلیمتر به بالا (بسته به عرض تسمه و طراحی ماژول) | امکان طراحی مسیرهای فشرده و مارپیچ بدون نیاز به انتقالدهندههای اضافی |
