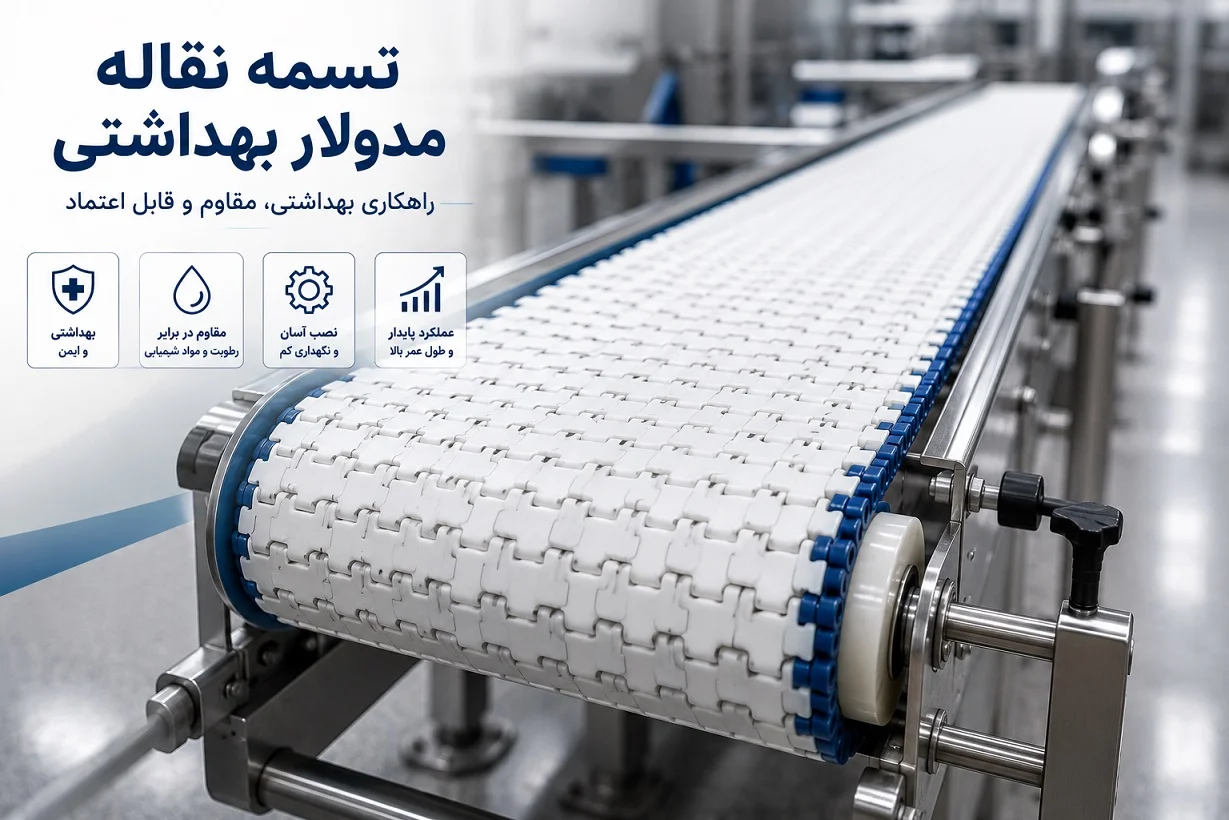

مقدمه: چرا تسمه نقاله مدولار بهداشتی؟
در صنایع حساسی مانند فرآوری مواد غذایی، داروسازی و تولید محصولات لبنی، بهداشت خط تولید یک الزام غیرقابلچشمپوشی است. خرید تسمه نقاله مدولار بهداشتی یکی از مهمترین تصمیماتی است که مدیران فنی و تولیدی با آن مواجه هستند.
تسمه نقاله مدولار بهداشتی برخلاف تسمههای پارچهای سنتی، دارای ساختاری باز و قابل شستوشو است که از تجمع باکتری و مواد غذایی جلوگیری میکند . تیم مهندسی ما در امید تسمه سازان سهند با سالها تجربه در طراحی و تولید انواع تسمههای مدولار، در این مقاله به بررسی دقیق مشخصات فنی، استانداردهای بهداشتی و نکات کلیدی خرید تسمه نقاله مدولار بهداشتی میپردازد.
۱. تسمه نقاله مدولار بهداشتی چیست؟
تسمه نقاله مدولار بهداشتی نوعی تسمه صنعتی است که از قطعات پلاستیکی مجزا به نام «مدول» ساخته میشود. این مدولها با پینهای پلاستیکی یا استیل ضدزنگ به یکدیگر متصل میشوند و یک سطح یکپارچه اما منعطف را ایجاد میکنند .
۱.۱. ویژگیهای کلیدی تسمه مدولار بهداشتی
| ویژگی | شرح فنی | اهمیت بهداشتی |
|---|---|---|
| ساختار باز | وجود فاصله بین مدولها (درصد عبور ۱۵ تا ۴۵ درصد) | امکان شستوشوی کامل و زهکشی |
| سطوح صاف | بدون منفذ و ترک در سطح مدولها | جلوگیری از تجمع باکتری |
| جنس درجه غذایی | استال (POM) یا پلیپروپیلن (PP) تأیید شده توسط FDA | عدم انتقال مواد مضر به غذا |
| قابلیت تعمیر نقطهای | تعویض مدول معیوب بدون خارج کردن کل تسمه | کاهش زمان توقف خط تولید |
| طراحی لولای باز | اتصالات بدون پل (bridge) برای عبور آب شستوشو | تمیزکاری مؤثر درجا |
۱.۲. تفاوت با تسمه نقاله بهداشتی پارچهای
| ویژگی | تسمه مدولار بهداشتی | تسمه پارچهای بهداشتی |
|---|---|---|
| جنس | پلاستیک مهندسی (استال، پلیپروپیلن) | پیویسی یا پییو با لایههای پارچه |
| قابلیت شستوشو | عالی (شستوشوی درجا با فشار بالا) | محدود (خطر نفوذ آب به لایهها) |
| مقاومت به مواد شیمیایی | عالی (به ویژه پلیپروپیلن) | متوسط تا خوب |
| ریسک رشد باکتری | بسیار کم (بدون لبههای پارچهای) | متوسط (لبههای پارچهای مستعد رشد باکتری) |
| تعمیر | تعویض نقطهای مدول (۱۰-۱۵ دقیقه) | تعویض کل تسمه یا اتصال مجدد |
| طول عمر | ۵ تا ۱۰ سال | ۲ تا ۵ سال |
۲. مواد اولیه و انواع تسمه مدولار بهداشتی
۲.۱. جنس استال (POM)
مشخصات فنی استال :
| پارامتر | مشخصات |
|---|---|
| مقاومت دمایی | ۳۰- تا ۸۰+ درجه سانتیگراد |
| مقاومت شیمیایی | خوب (مقاوم در برابر اسیدهای ملایم و قلیاها) |
| استحکام مکانیکی | ۶۰ تا ۷۰ مگاپاسکال |
| تأییدیه FDA | بله (در گریدهای غذایی) |
| ضریب اصطکاک | ۰.۲ تا ۰.۴ (روی نوار سایش UHMW) |
کاربرد مناسب: صنایع غذایی خشک تا مرطوب، خطوط بستهبندی، محصولات لبنی (به جز اسیدهای قوی)
۲.۲. جنس پلیپروپیلن (PP)
مشخصات فنی پلیپروپیلن :
| پارامتر | مشخصات |
|---|---|
| مقاومت دمایی | ۱۰- تا ۹۰+ درجه سانتیگراد |
| مقاومت شیمیایی | عالی (مقاوم در برابر اسیدها و قلیاهای قوی) |
| استحکام مکانیکی | ۳۰ تا ۴۰ مگاپاسکال |
| تأییدیه FDA | بله (در گریدهای غذایی) |
| نقطه ضعف | شکنندگی در دمای زیر ۱۰- درجه |
کاربرد مناسب: صنایع غذایی با شستوشوی اسیدی، خطوط تولید آبمیوه، ترشیجات، لبنیات
۲.۳. جنس پلیاتیلن (PE)
مشخصات فنی پلیاتیلن :
| پارامتر | مشخصات |
|---|---|
| مقاومت دمایی | ۵۰- تا ۷۰+ درجه سانتیگراد |
| مقاومت شیمیایی | عالی (مقاوم در برابر بیشتر مواد شیمیایی) |
| ضریب اصطکاک | بسیار کم (مناسب برای خطوط انباشت) |
| تأییدیه FDA | بله (در گریدهای غذایی) |
| نقطه ضعف | مقاومت سایشی پایین، فقط کاربرد سبک |
کاربرد مناسب: خطوط انباشت (Accumulation)، محیطهای سرد (فریزر)، کاربردهای سبک

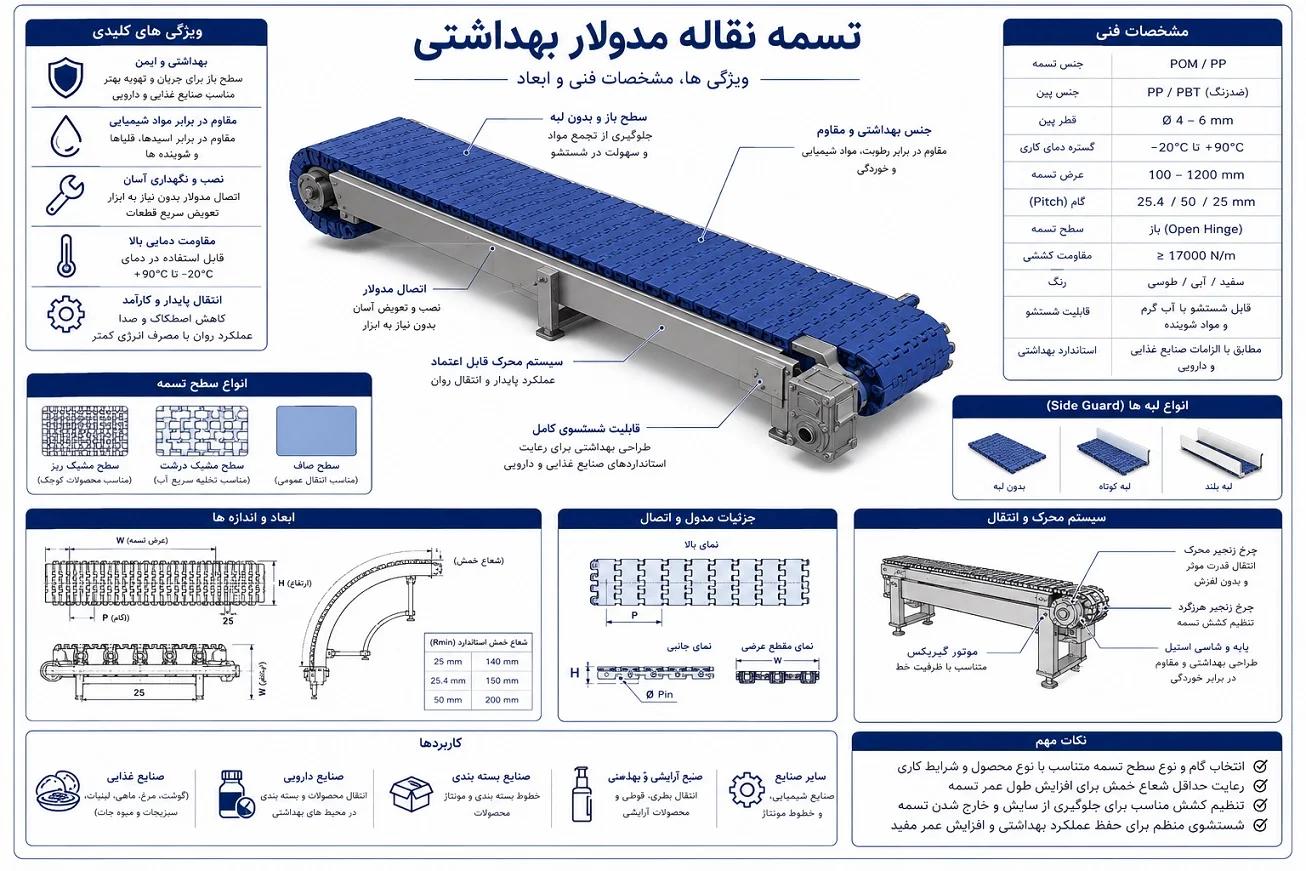

۳. مشخصات فنی دقیق تسمه نقاله مدولار بهداشتی
۳.۱. جدول جامع مشخصات فنی
| مشخصه | محدوده استاندارد | محدوده پیشرفته | توضیحات |
|---|---|---|---|
| عرض تسمه | ۲۰۰ تا ۱۵۰۰ میلیمتر | تا ۳۰۰۰ میلیمتر (سفارشی) | بر اساس عرض نوار نقاله |
| گام مدول (Pitch) | ۱۲.۷، ۱۵.۲، ۲۵.۴، ۵۰.۸ میلیمتر | ۱ اینچ (۲۵.۴ میلیمتر) رایجترین | گام کمتر برای محصولات کوچکتر |
| درصد عبور (Open Area) | ۰٪ تا ۴۵٪ | تا ۷۰٪ (توری باز) | برای زهکشی و تهویه |
| مقاومت دمایی (پلاستیک) | ۳۰- تا ۸۰+ درجه سانتیگراد | ۵۰- تا ۱۱۰+ درجه | ترکیبات ویژه |
| حداکثر سرعت | ۱۵ تا ۴۵ متر بر دقیقه | تا ۶۰ متر بر دقیقه | با درایو مناسب |
| بار کاری (استال) | ۵,۰۰۰ تا ۳۰,۰۰۰ نیوتن بر متر | تا ۵۰,۰۰۰ نیوتن بر متر | تقویتشده |
| بار کاری (پلیپروپیلن) | ۴,۰۰۰ تا ۲۵,۰۰۰ نیوتن بر متر | تا ۴۰,۰۰۰ نیوتن بر متر | برای کاربردهای سبکتر |
| فشار شستوشوی مجاز | ۴۰ تا ۸۰ بار | تا ۱۰۰ بار | با رعایت فاصله نازل |
۳.۲. جدول مشخصات بر اساس نوع سطح
| نوع سطح | درصد عبور | بهترین کاربرد | عملکرد بهداشتی |
|---|---|---|---|
| صاف توپر (Solid Flat) | ۰٪ | محصولات خشک کوچک، شیبدار | ضعیف (آب جمع میشود) |
| توری شیاردار (Flush Grid) | ۱۵–۲۵٪ | زهکشی، خنککاری، فرآوری مرطوب | عالی – انتخاب پیشفرض ما |
| توری باز (Open Grid) | ۳۵–۵۰٪ | زهکشی بالا (ماهی، گوشت) | بسیار خوب – استحکام کمتر |
| صاف توپر سوراخدار | ۵–۱۵٪ | محصولات مرطوب کوچک (توت، گوشت نگینی) | خوب |
| فقط لولا / میله (Rod/Hinge) | >۷۰٪ | خنککاری، بازیابی پوشش | عالی – استحکام پایین |
قانون بهداشتی امید تسمه سازان سهند: اگر آب بتواند در جایی از سطح تسمه جمع شود، آن تسمه برای فرآوری مواد غذایی مرطوب مناسب نیست.
۴. استانداردهای بهداشتی و گواهینامهها
قبل از خرید تسمه نقاله مدولار بهداشتی، اطمینان از وجود گواهینامههای معتبر الزامی است.
۴.۱. گواهینامههای بینالمللی
| گواهینامه | محدوده کاربرد | الزامات |
|---|---|---|
| FDA 21 CFR Part 177 | تماس غیرمستقیم مواد غذایی (آمریکا) | مواد پلاستیکی باید در لیست مجاز FDA باشند |
| EU 10/2011 | تماس با مواد غذایی (اتحادیه اروپا) | اجباری برای صادرات به اروپا |
| USDA | فرآوری گوشت، طیور، تخممرغ | مورد نیاز برای تأسیسات تحت نظارت USDA |
| 3-A Sanitary Standards | تجهیزات لبنیات | الزامی برای فرآوری لبنیات |
۴.۲. نکات کلیدی در بررسی گواهینامهها
-
توجه: صرفاً وجود برچسب “Food Grade” یا “مناسب برای تماس با مواد غذایی” به معنای انطباق با استاندارد FDA نیست .
-
درخواست مدارک: حتماً گواهی انطباق (Declaration of Conformity) معتبر از تأمینکننده درخواست کنید.
-
عدم پذیرش ادعای شفاهی: هرگز ادعای شفاهی فروشنده را بدون مدارک معتبر نپذیرید.
۵. قابلیت تشخیص (Detectability)
در خطوط تولید محصولات پرریسک (گوشت، طیور، وعدههای غذایی آماده)، استفاده از تسمههای قابل تشخیص توسط فلزیاب و ایکسری الزامی است.
| نوع قابلیت تشخیص | افزودنی | عملکرد | کاربرد |
|---|---|---|---|
| قابل تشخیص فلزی (MD) | ذرات آهنی یا استیل ضدزنگ | تشخیص قطعات >۲ میلیمتر | خطوط فرآوری گوشت و طیور |
| قابل تشخیص ایکسری (XD) | سولفات باریم یا افزودنیهای چگال | تشخیص قطعات >۱ میلیمتر | محصولات پرریسک (وعده غذایی آماده) |
| دوگانه (MD + XD) | ترکیبی از هر دو | بهترین عملکرد | بالاترین سطح ایمنی |
توصیه تخصصی: اگر محصول شما در هر نقطهای از فلزیاب یا ایکسری عبور میکند، برای تمام تسمههای بالادست دستگاه تشخیص، تسمه قابل تشخیص مشخص کنید.
۶. راهنمای گام به گام خرید تسمه نقاله مدولار بهداشتی
گام ۱: تعیین محیط عملیاتی
| محیط | جنس پیشنهادی | ویژگی حیاتی |
|---|---|---|
| خشک (بدون شستوشو) | استال (POM) توری شیاردار یا صاف | اصطکاک کم، تمیزکاری آسان |
| مرطوب / شستوشوی روزانه | استال یا پلیپروپیلن توری شیاردار (۱۵-۲۵٪ باز) | زهکشی، مقاومت شیمیایی |
| اسیدی بالا (مرکبات، ترشیجات، سس) | پلیپروپیلن (PP) | مقاومت به اسید |
| قلیایی بالا (مواد شیمیایی CIP) | پلیپروپیلن یا استیل ضدزنگ | مقاومت شیمیایی |
| فریزر / سرد (۳۰- درجه سانتیگراد) | استال یا پلیاتیلن (PE) | مقاومت به ضربه سرما (از پلیپروپیلن دوری کنید) |
| چربی / روغن بالا | استال (گرید مقاوم به روغن) | مقاومت به روغن |
گام ۲: تعیین الزامات نظارتی
| بازار هدف | استاندارد مورد نیاز |
|---|---|
| فقط داخل آمریکا | FDA 21 CFR Part 177 |
| صادرات به اتحادیه اروپا | EU 10/2011 |
| فرآوری گوشت و طیور | تأیید USDA |
| فرآوری لبنیات | استانداردهای بهداشتی ۳-A |
گام ۳: انتخاب قابلیت تشخیص (در صورت نیاز)
| سطح ریسک محصول | الزام قابلیت تشخیص | پیشنهاد ما |
|---|---|---|
| ریسک پایین (مواد خشک، نانوایی بدون گوشت) | هیچ | استال استاندارد |
| ریسک متوسط (فرآوری مرطوب، برخی وعدههای آماده) | قابل تشخیص فلزی (توصیه میشود) | استال قابل تشخیص فلزی |
| ریسک بالا (گوشت، طیور، وعدههای غذایی آماده، غذای کودک) | قابل تشخیص ایکسری یا دوگانه | پلیپروپیلن یا استال قابل تشخیص ایکسری |
گام ۴: تعیین ابعاد و مشخصات نهایی
-
عرض تسمه: برابر عرض نوار نقاله منهای ۵۰ میلیمتر (۲۵ میلیمتر از هر طرف برای فاصله از لبه)
-
گام مدول (Pitch): محصولات کوچک (<۵۰ میلیمتر) → گام ۱۲.۷ یا ۱۵.۲ میلیمتر
محصولات متوسط (۵۰-۲۰۰ میلیمتر) → گام ۲۵.۴ میلیمتر (۸۰ درصد پروژههای ما)
محصولات بزرگ (>۲۰۰ میلیمتر) یا سنگین → گام ۵۰.۸ میلیمتر
گام ۵: انتخاب نوع سطح بر اساس کاربرد
| کاربرد | نوع سطح پیشنهادی |
|---|---|
| محصولات بستهبندی شده خشک | صاف یکپارچه (Solid Flat) |
| خطوط شستوشو و زهکشی | توری شیاردار (Flush Grid) |
| محصولات مرطوب با زهکشی بالا | توری باز (Open Grid) |
| شیب (تا ۳۵ درجه) | آجدار (Raised Rib) یا پوشش اصطکاکی |
۷. پروتکل شستوشوی استاندارد
برای حفظ کارایی در خرید تسمه نقاله مدولار بهداشتی و افزایش طول عمر آن، رعایت پروتکل استاندارد شستوشو الزامی است.
| مرحله | فشار (بار) | دما (درجه سانتیگراد) | ماده شیمیایی | مدت زمان |
|---|---|---|---|---|
| پیششستشو | ۲۰-۳۰ | ۴۰-۵۰ | فقط آب | ۲ دقیقه |
| اعمال کف | ۵-۱۰ | محیطی | پاککننده تأییدشده | ۵-۱۰ دقیقه (ماندگاری) |
| آبکشی فشار بالا | ۴۰-۶۰ (حداکثر ۸۰) | ۵۰-۶۰ | فقط آب | ۲ دقیقه |
| ضدعفونی (اختیاری) | ۵-۱۰ | محیطی | اسید پراستیک / آمونیوم چهارتایی | ۲ دقیقه (ماندگاری) |
هشدار مهم: دیدهایم که نوارهای مدولار وقتی فشار شستوشو بالای ۱۰۰ بار (۱,۵۰۰ PSI) استفاده شده، لایهلایه یا ترک خوردهاند. همیشه حداکثر فشار شستوشوی مجاز را از تولیدکننده استعلام کنید.
۸. جدول سازگاری شیمیایی
مواد شیمیایی رایج کارخانه مواد غذایی و سازگاری تسمههای مدولار:
| ماده شیمیایی | استال (POM) | پلیپروپیلن (PP) |
|---|---|---|
| پاککننده قلیایی کلردار | خوب | عالی |
| پاککننده قلیایی غیرکلردار | عالی | عالی |
| اسید فسفریک (رقیق) | متوسط (بالای ۵٪ ریسک دارد) | عالی |
| اسید سیتریک | متوسط | عالی |
| اسید پراستیک (ضدعفونیکننده) | متوسط (در غلظت پایین قابل قبول است) | خوب |
| آمونیوم چهارتایی (کوات) | خوب | عالی |
قانون ما در امید تسمه سازان سهند: وقتی شک دارید، آزمایش سازگاری شیمیایی را از تولیدکننده درخواست کنید. دیدهایم که تسمههای ناسازگار طی هفتهها ترک خورده یا باد کردهاند.
۹. اشتباهات رایج در خرید تسمه نقاله مدولار بهداشتی
انتخاب جنس اشتباه برای محیط اسیدی: استفاده از استال (POM) در خطوط آبمیوه یا ترشیجات باعث تخریب زودرس میشود. در این محیطها حتماً از پلیپروپیلن (PP) استفاده کنید.
عدم توجه به درصد عبور: تسمه صاف توپر در خطوط شستوشو باعث تجمع آب و رشد باکتری میشود.
نادیده گرفتن گواهینامهها: صرفاً اعتماد به برچسب “Food Grade” بدون دریافت گواهی FDA میتواند منجر به مردودی در ممیزی شود.
خرید صرفاً بر اساس قیمت ارزان: تسمههای بسیار ارزان اغلب از مواد بازیافتی یا بیکیفیت ساخته میشوند و عمر مفید بسیار پایینی دارند.
عدم تهیه قطعات یدکی: خرید تسمه مدولار بدون تهیه مدول و پین یدکی، مزیت تعمیر نقطهای را از بین میبرد.
۱۰. نگهداری و افزایش عمر مفید
چکلیست نگهداری روزانه
-
بازرسی بصری از نظر بریدگی، ترک یا قطعات مدول گمشده
-
بازرسی از نظر بیرونزدگی پین (در صورت بیش از ۲ میلیمتر از لبه مدول، کوتاه کنید)
-
بررسی ردیابی تسمه (باید در فاصله ۵ میلیمتری از مرکز کار کند)
-
گوش دادن برای صداهای غیرعادی (نشاندهنده غلتک قفل شده یا ناهمترازی)
چکلیست نگهداری هفتگی / ماهانه
-
خارج کردن تسمه برای نظافت عمقی (در صورت وجود طرح رهاسازی سریع)
-
بازرسی زیرسطح تسمه و نوارهای سایش
-
چرخاندن نوارهای سایش (در صورت سایش نامتقارن)
-
بررسی سایش چرخدنده (در صورت قلابشکل بودن دندانهها یا سایش بیش از ۲۰٪، تعویض کنید)
۱۱. تحلیل هزینه کل مالکیت (TCO)
مقایسه TCO (خط فرآوری مرطوب ۳۰ متری، ۵ سال)
| دسته هزینه | تسمه پارچهای (PVC) | تسمه مدولار (استال توری شیاردار) |
|---|---|---|
| هزینه اولیه تسمه | ۲,۵۰۰ دلار | ۸,۵۰۰ دلار |
| نیروی کار نصب | ۱,۰۰۰ دلار | ۱,۵۰۰ دلار |
| نگهداری سالانه | ۳,۰۰۰ دلار | ۸۰۰ دلار |
| هزینه خرابی (تمیزکاری + تعمیرات) | ۸۰ ساعت در سال → ۸۰,۰۰۰ دلار | ۲۰ ساعت در سال → ۲۰,۰۰۰ دلار |
| تعویض تسمه (۵ سال) | ۴ تعویض @ ۲,۵۰۰ دلار | ۰.۵ تعویض @ ۸,۵۰۰ دلار |
| ریسک مردودی ممیزی | متوسط | کم |
| مجموع TCO ۵ ساله | >۱۰۰,۰۰۰ دلار | ۴۰,۰۰۰ دلار |
نتیجه: تسمه مدولار در فرآوری مرطوب در مقایسه با تسمه پارچهای طی ۹ تا ۱۴ ماه بازگشت سرمایه دارد.
۱۲. نتیجهگیری و توصیههای نهایی
پس از بررسی جامع، تیم مهندسی امید تسمه سازان سهند توصیههای زیر را برای خرید تسمه نقاله مدولار بهداشتی ارائه میدهد:
-
برای محیطهای مرطوب و شستوشوی مکرر، تسمه توری شیاردار (Flush Grid) از جنس استال یا پلیپروپیلن بهترین گزینه است.
-
برای محصولات اسیدی (آبمیوه، ترشیجات، سسها)، حتماً از پلیپروپیلن (PP) استفاده کنید.
-
برای محصولات پرریسک (گوشت، طیور، وعدههای غذایی آماده)، تسمه قابل تشخیص فلزی یا ایکسری انتخاب کنید.
-
همیشه گواهی انطباق معتبر از تأمینکننده درخواست کنید و به ادعاهای شفاهی بسنده نکنید.
-
قطعات یدکی (مدول و پین) را همزمان با تسمه اصلی تهیه کنید تا در زمان خرابی، خط تولید متوقف نماند.
-
برنامه نگهداری پیشگیرانه منظم شامل بازرسی، شستوشو و خشک کردن اصولی را اجرا کنید.
معرفی تولید کننده: امید تسمه سازان سهند
شرکت امید تسمه سازان سهند با سالها تجربه در طراحی، تولید و پشتیبانی فنی انواع تسمه نقاله مدولار بهداشتی با گریدهای غذایی معتبر (FDA، EU 10/2011)، آماده ارائه مشاوره تخصصی و تأمین تجهیزات متناسب با نیاز شماست.
خدمات تخصصی ما:
-
مشاوره رایگان برای انتخاب نوع تسمه نقاله مدولار بهداشتی بر اساس محصول و فرآیند
-
تأمین تسمههای استال، پلیپروپیلن و پلیاتیلن با گواهی آنالیز مواد
-
طراحی و تولید سفارشی با ابعاد و مشخصات مورد نیاز
-
ارائه گواهی انطباق معتبر (Declaration of Conformity)
-
خدمات پس از فروش و تأمین قطعات یدکی
برای دریافت مشاوره تخصصی و استعلام قیمت خرید تسمه نقاله مدولار بهداشتی متناسب با نیاز شما، با کارشناسان امید تسمه سازان سهند به شماره 09149169630 تماس بگیرید.
مراجع و منابع فنی
۱. FDA 21 CFR Part 177 – افزودنیهای غیرمستقیم مواد غذایی: پلیمرها
۲. EU Regulation 10/2011 – مواد و مقالات پلاستیکی در نظر گرفته شده برای تماس با مواد غذایی
۳. 3-A Sanitary Standards for Conveyors (3-A 20-00)
۴. ISO 15147:2012 – تسمه نقاله سبک – تلرانس در عرض و طول
۵. EHEDG (گروه مهندسی و طراحی بهداشتی اروپا) – اصول طراحی بهداشتی
۶. تجربیات فنی تیم مهندسی امید تسمه سازان سهند – بیش از ۵۰ پروژه تسمه مدولار بهداشتی
