شیپ لودر که با نام بارگیر کشتی نیز شناخته میشود، یکی از تجهیزات ضروری و پیچیده در بنادر مدرن و پایانههای تخصصی بارگیری محسوب میگردد. این سیستم نقشی حیاتی در زنجیره تأمین جهانی ایفا میکند و کارایی آن مستقیماً بر شاخصهای اقتصادی بنادر مانند نرخ بارگیری، زمان توقف کشتیها و هزینههای عملیاتی تأثیر میگذارد.
این مقاله به بررسی جامع مفاهیم فنی، طبقهبندیهای مهندسی، استانداردهای طراحی اروپایی، مؤلفههای اصلی، ملاحظات ایمنی و روندهای نوین در توسعه شیپ لودرها میپردازد. هدف، ارائه درکی عمیق از این سیستم به عنوان یک حلقه ارتباطی کلیدی بین ذخیرهسازی ساحلی و کشتیهای اقیانوسپیما است، تا انتهای این مقاله کاربردی همراه ما باشید.
جایگاه استراتژیک در لجستیک دریایی
در اقتصاد جهانی مبتنی بر تجارت، بنادر به عنوان گلوگاههای حیاتی جریان کالا عمل میکنند. کارایی یک بندر تنها به عمق آب و موقعیت جغرافیایی آن محدود نمیشود، بلکه به کیفیت و کارایی تجهیزات بارگیری و تخلیه آن نیز وابسته است. شیپ لودر دقیقاً در این نقطه حساس قرار دارد.
وظیفه اصلی این دستگاه، انتقال مواد فله خشک یا مایع از تأسیسات ساحلی به مخازن کشتی است. این فرآیند باید با حداکثر سرعت ممکن، حداقل تلفات مواد (همانند پراکندگی گردوغبار یا نشت)، و با رعایت کامل اصول ایمنی برای پرسنل، کشتی و محیط زیست انجام شود. بنابراین، شیپ لودر تنها یک نوار نقاله ساده نیست، بلکه یک مجموعه مهندسی پیشرفته است که طراحی و بهرهبرداری از آن مستلزم دانشی میانرشتهای از مهندسی مکانیک، سازه، برق و کنترل است.
تعریف و طبقهبندی فنی شیپ لودرها
شیپ لودر به سازهای ثابت، نیمهمتحرک یا کاملاً متحرک اطلاق میشود که مجهز به یک سیستم نقاله مرکزی و یک بازوی بارگیر قابل تنظیم است. این بازو قابلیت حرکت در چندین محور را داراست تا بتواند مواد را به صورت یکنواخت در نقاط مختلف انبار کشتی توزیع نماید. طبقهبندی این دستگاهها بر مبنای معیارهای مختلفی صورت میگیرد.
بر اساس نوع محموله، شیپ لودرها به دو دسته اصلی تقسیم میشوند: شیپ لودر مواد فله خشک که برای انتقال موادی مانند زغال سنگ، سنگ آهن، کنسانتره، غلات، کودهای شیمیایی و سیمان طراحی شدهاند؛ و شیپ لودر مواد فله مایع که جهت بارگیری نفت خام، فرآوردههای پتروشیمی و گازهای مایعشده مانند LNG مورد استفاده قرار میگیرند و مجهز به سیستم لولهکشی و اتصالات هیدرولیکی ویژهای هستند.

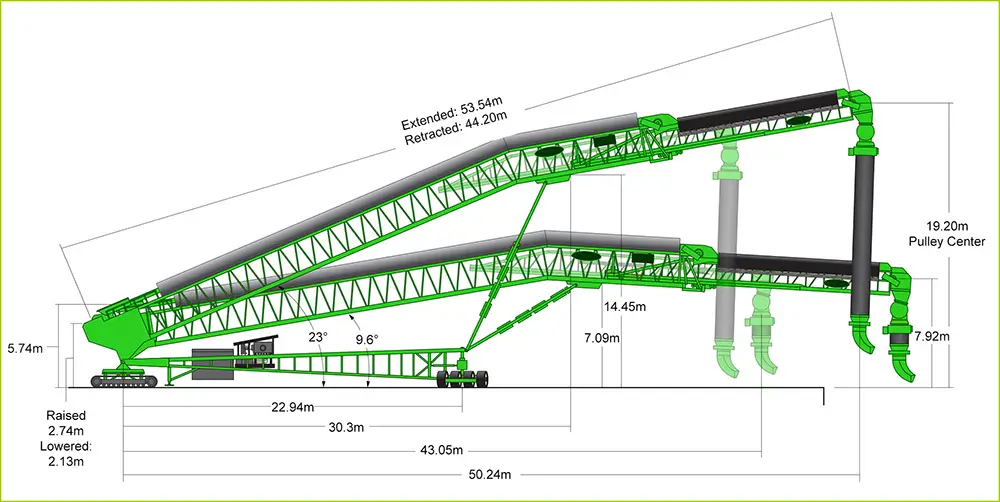

از نظر ساختار مکانیکی و درجه تحرک نیز دستهبندیهای متنوعی وجود دارد. شیپ لودرهای ثابت معمولاً برای پایانههای تخصصی با حجم ترافیک بسیار بالا طراحی شده و ظرفیت بارگیری فوقالعادهای دارند. نوع نیمهمتحرک یا چرخان، دارای یک برج مرکزی است که بازوی بارگیر حول آن میچرخد و همچنین قابلیت حرکت عمودی دارد.
این طراحی انعطافپذیری لازم برای خدماتدهی به کشتیهایی با اندازهها و طرحبندیهای مختلف مخزن را فراهم میآورد. شیپ لودرهای متحرک کامل، بر روی ریلهایی در طول اسکله نصب میشوند و میتوانند به چندین پهلوگاه سرویس دهند. در نهایت، نمونههای کوچکمقیاس و سیار نیز برای بنادر چندمنظوره یا پروژههای موقت به کار گرفته میشوند.
اجزای اصلی و اصول عملکرد
یک شیپ لودر مدرن از مجموعهای از زیرسیستمهای به هم پیوسته تشکیل شده که هماهنگی آنها باعث عملکرد روان کل سیستم میگردد. سازه فولادی اصلی که شامل پایه، برج و بازو است، باید توان تحمل بارهای سنگین استاتیکی، دینامیکی ناشی از حرکت دستگاه و مواد، و همچنین نیروهای باد با دوره بازگشت طولانی را داشته باشد. طراحی این سازه عموماً بر پایه استانداردهای دقیق اروپایی مانند یوروکد ۳ انجام میپذیرد.
قلب تپنده سیستم، نوار نقاله اصلی است که مواد را از سیلوهای ذخیرهسازی به ابتدای بازوی بارگیر انتقال میدهد. این نقاله باید برای جنس مواد خاص و شرایط محیطی طراحی شود. بازوی بارگیر خود ممکن است به صورت یک نقاله تلسکوپی یا ثابت اجرا شود و توسط سیستمهای هیدرولیک یا الکترومکانیک قدرتمندی کنترل میگردد. عملکردهای اصلی آن شامل حرکت عمودی برای تطابق با ارتفاع عرشه کشتی و حرکت چرخشی افقی برای پوشش عرض مخزن است.
در انتهای بازو، قیف بارگیر یا اسپوت قرار دارد که وظیفه هدایت کنترلشده مواد به درون کشتی را بر عهده دارد. برای کاهش آلودگی زیستمحیطی، این بخش اغلب مجهز به سیستمهای مهار غبار مانند آبپاشهای مهپاش، پوششهای پارچهای یا حتی سیستمهای جمعآوری گردوغبار با فیلتر است.
یکی از اجزای حیاتی دیگر، سیستم توزین دقیق است که بر پایه سلولهای بار عمل میکند و مقدار دقیق مواد بارگیریشده را مطابق با استانداردهای بینالمللی مانند OIML اندازهگیری و ثبت مینماید. در نهایت، مغز متفکر دستگاه، سیستم کنترل یکپارچه مبتنی بر PLC و نرمافزار SCADA است که امکان نظارت بر کلیه پارامترها، کنترل خودکار فرآیند و ثبت دادههای عملیاتی را فراهم میسازد.
استانداردهای کلیدی اروپایی در طراحی و عملیات
رعایت استانداردهای بینالمللی و به ویژه استانداردهای اروپایی، سنگ بنای طراحی ایمن و قابل اطمینان شیپ لودرها است. این استانداردها کلیه جنبهها از محاسبات سازهای تا الزامات حفاظت از محیط زیست را پوشش میدهند. استاندارد ایزو ۵۰۴۸ که مرتبط با روش محاسبه توان و نیروهای کششی در نوارنقالههای ثابت است، برای طراحی سیستم نقاله مرکزی و بازو کاربرد دارد. استاندارد اروپایی EN 618 به طور خاص به الزامات ایمنی و سازگاری الکترومغناطیسی برای نوارنقالههای ثابت مواد فله میپردازد.
برای طراحی سازه، استانداردهای سری یوروکد، به ویژه EN 1991-4 که بارهای وارده از سیلوها و مخازن را تعریف میکند، مبنای کار قرار میگیرد. در محیطهایی که احتمال وجود اتمسفر قابل انفجار ناشی از گردوغبار مواد (مانند غلات یا ذغال سنگ) وجود دارد، رعایت دستورالعمل ATEX اتحادیه اروپا برای کلیه تجهیزات الکتریکی و مکانیکی ضروری است. علاوه بر این، عملیات بارگیری باید با قوانین دریایی بینالمللی مانند کنوانسیون سولاس برای ایمنی جانها در دریا و کد بینالمللی بار فله جامد مطابقت داشته باشد.
روندهای نوین و فناوریهای آینده
صنعت شیپ لودر نیز همچون سایر حوزههای مهندسی، شاهد تحولات سریع فناورانه است. یکی از بارزترین روندها، حرکت به سمت اتوماسیون کامل است. با بهرهگیری از فناوریهایی مانند اسکن لیزری سهبعدی، سیستمهای بینایی ماشین و الگوریتمهای هوش مصنوعی، شیپ لودرهای نسل جدید قادرند به صورت خودکار مدل سهبعدی انبار کشتی را ایجاد کرده و الگوی بارگیری بهینهای را اجرا کنند. این امر نه تنها نیاز به اپراتور انسانی را کاهش میدهد، بلکه دقت و ایمنی عملیات را به شدت افزایش میدهد.
پایش سلامت ساختاری یکی دیگر از حوزههای پیشرفت است. با نصب شبکهای از حسگرهای کرنش، ارتعاش و خوردگی بر روی بخشهای حیاتی سازه، میتوان شرایط واقعی آن را تحت نظارت دائمی قرار داد. این دادهها امکان پیشبینی شکست و برنامهریزی تعمیرات بر مبنای شرایط را فراهم میسازند و از وقوع حوادث غیرمنتظره جلوگیری میکنند.
ادغام شیپ لودر با سیستم مدیریت هوشمند پایانه نیز گامی کلیدی است. در این حالت، دستگاه به صورت زنده با سیستم برنامهریزی کشتیریزی، سیستمهای انبار و حتی اطلاعات هواشناسی ارتباط برقرار میکند تا یک برنامه بارگیری هماهنگ و کارآمد تنظیم گردد.
در نهایت، فشار روزافزون برای حفاظت از محیطزیست، منجر به توسعه سیستمهای مهار غبار و پوششهای محصورکننده بسیار پیشرفتهتر شده است. برخی از طراحیهای جدید به گونهای هستند که کل فرآیند بارگیری در یک محیط کاملاً بسته انجام میشود و هیچ گونه انتشار آلودگی به هوای آزاد صورت نمیگیرد.
نتیجهگیری
شیپ لودر به عنوان یک رابط حیاتی بین زمین و دریا، نقشی تعیینکننده در کارایی و رقابتپذیری بنادر ایفا میکند. درک عمیق از اصول فنی، الزامات استاندارد و فناوریهای نوین این سیستم، برای مدیران، مهندسان و تصمیمگیران این حوزه ضروری است.
آینده این صنعت در گرو پذیرش دیجیتالسازی، هوشمندسازی و پایدارسازی است. انتخاب و بهرهبرداری از یک شیپ لودر باید حاصل مطالعهای جامع و چندوجهی باشد که در آن فاکتورهایی از قبیل نوع مواد، حجم ترافیک پیشبینیشده، محدودیتهای محیطی سایت و چشمانداز توسعه آتی بندر به دقت بررسی شده باشند.
سرمایهگذاری در سیستمهای مدرن و مطابق با استانداردهای روز جهانی، اگرچه در کوتاهمدت هزینهبر است، اما در بلندمدت از طریق افزایش بهرهوری، کاهش هزینههای عملیاتی و تعمیرات، و تضمین ایمنی و پایداری محیطی، بازدهی قابل توجهی خواهد داشت.

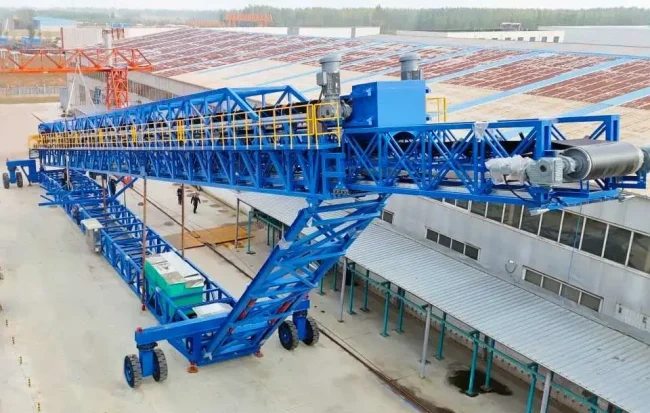

شرکت امید تسمه سازان سهند، تولید کننده شیپ لودر
شرکت امید تسمه سازان سهند واقع در تبریز یکی از شرکت های پیشرو در صنعت طراحی و تولید نوار نقاله، تسمه و سایر ماشین آلات صنعتی در کشور می باشد که با روش های پرداخت بسیار منعطف، خدمات پس از فروش عالی و بهره گیری از مجرب ترین متخصصین فنی و با بیش از یک دهه سابقه ارایه خدمات به واحد های تولیدی و صنعتی آماده همکاری با صنعتگران و کارآفرینان عزیز می باشد. جهت دریافت مشاوره رایگان در خصوص سفارش و خرید انواع تسمه نقاله،تسمه و سایر تجهیزات و ماشین آلات صنعتی با واحد پشتیبانی این شرکت به شماره 09149169630 تماس بگیرید.
منابع
- European Committee for Standardization (CEN). (2020). EN 618: Continuous handling equipment and systems .
- International Organization for Standardization (ISO). (2019). ISO 5048: Continuous mechanical handling equipment
- European Committee for Standardization (CEN). (2005). EN 1990:2002+A1 Eurocode – Basis of structural design.
- Port Technology International. (2022).
- Verein Deutscher Ingenieure (VDI). (2018). VDI 2600: Continuous conveyors – Ship loaders and unloaders.
- Bruins, M., & van der Weide, J.A.M. (2021). Dry Bulk Material Handling: From Mine to Port.
- PIANC (World Association for Waterborne Transport Infrastructure).
