در اغلب خطوط تولید و سیستمهای جابهجایی مواد، انتخاب یک سیستم انتقال قابلاعتماد، پیوسته و اقتصادی نقش تعیینکنندهای در بهرهوری کل مجموعه دارد. در میان انواع تجهیزات انتقال، نوار نقاله تسمه ای بهدلیل ساختار ساده، ظرفیت بالا و قابلیت تطبیق با طیف وسیعی از مواد، بهعنوان رایجترین و پرکاربردترین سیستم انتقال در صنایع مختلف شناخته میشود.
از صنایع معدنی و سیمان گرفته تا صنایع غذایی و بستهبندی، نوار نقاله تسمهای بهعنوان ستون فقرات انتقال افقی مواد عمل میکند. شناخت ساختار، انواع، پارامترهای فنی و معیارهای انتخاب این سیستم برای واحدهای صنعتی، مهندسان و خریداران تجهیزات اهمیت حیاتی دارد. در این مقاله، با رویکردی کاربردی و قابلفهم، تمام جنبههای فنی و عملیاتی نوار نقاله تسمهای بررسی میشود.
نوار نقاله تسمهای چیست؟
نوار نقاله تسمهای (Belt Conveyor) سیستم انتقال پیوستهای است که در آن ماده یا محصول بر روی تسمهای انعطافپذیر قرار گرفته و توسط نیروی محرک در مسیر مشخص جابهجا میشود.

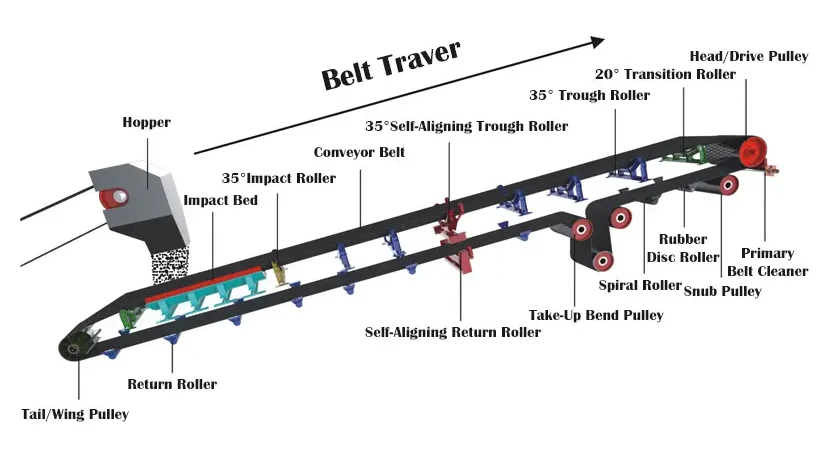

اجزای اصلی این سیستم عبارتاند از:
- تسمه (Belt)
- درام محرک و متحرک
- رولیکها (Idlers)
- شاسی
- موتور و گیربکس
- سیستم کشش
این ساختار ساده اما مهندسیشده، امکان انتقال مواد در مسیرهای افقی، شیبدار یا ترکیبی را فراهم میکند.
مزایای کلیدی نوار نقاله تسمهای در صنعت
محبوبیت گسترده این سیستم انتقال تصادفی نیست؛ بلکه ناشی از مزایای فنی و اقتصادی قابلتوجه آن است.
مزایای اصلی:
- انتقال پیوسته و یکنواخت مواد
- ظرفیت بالا در مسافتهای طولانی
- مصرف انرژی کمتر نسبت به بسیاری از سیستمها
- امکان انتقال انواع مواد (فله، بسته، قطعه)
- تعمیر و نگهداری ساده
- قابلیت طراحی سفارشی
این ویژگیها باعث شده نوار نقاله تسمهای در اکثر صنایع پایه، انتخاب اول مهندسان باشد.
انواع نوار نقاله تسمهای از نظر ساختار
نوار نقالههای تسمهای بر اساس کاربرد، مسیر و نوع ماده در مدلهای مختلف طراحی میشوند.
نوار نقاله تسمهای ساده (افقی)
رایجترین نوع برای انتقال مواد در یک سطح ثابت است.
کاربرد: انبارها، خطوط بستهبندی، کارخانهها
نوار نقاله تسمهای شیبدار
برای انتقال مواد به ارتفاع محدود استفاده میشود.
کاربرد: بارگیری، تغذیه دستگاهها
نوار نقاله تسمهای آجدار
دارای تسمه با آج یا پله برای جلوگیری از لغزش مواد در شیب.
کاربرد: مواد فله در شیب زیاد
نوار نقاله تسمهای رولیکی
برای حمل قطعات یا بستهها با اصطکاک کمتر.
کاربرد: لجستیک و بستهبندی
اجزای فنی نوار نقاله تسمهای و نقش هرکدام
درک عملکرد اجزا به انتخاب و نگهداری صحیح کمک میکند.
| جزء | وظیفه | اهمیت فنی |
|---|---|---|
| تسمه | حمل ماده | تعیین ظرفیت و دوام |
| درام محرک | انتقال نیرو | حرکت سیستم |
| رولیک | نگهداری تسمه | کاهش اصطکاک |
| شاسی | سازه نگهدارنده | پایداری |
| موتور | تأمین توان | تعیین سرعت |
| سیستم کشش | تنظیم تنش تسمه | جلوگیری از لغزش |
کیفیت هرکدام از این اجزا مستقیماً بر عمر و عملکرد کل نوار نقاله تأثیر میگذارد.

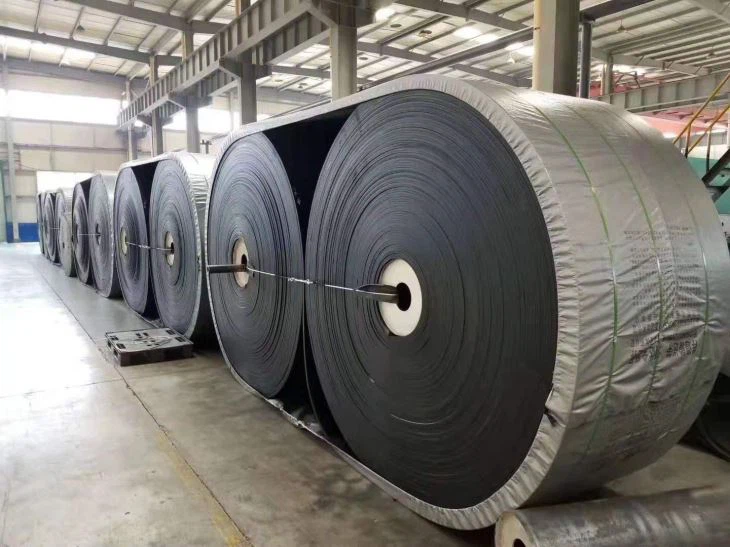

انواع تسمه در نوار نقاله تسمهای
تسمه مهمترین بخش سیستم است و بر اساس ماده و شرایط انتخاب میشود.
تسمه لاستیکی
رایجترین نوع برای مواد معدنی و صنعتی.
ویژگیها: مقاوم، اقتصادی، قابل تعمیر
تسمه PVC
برای صنایع غذایی و بستهبندی.
ویژگیها: بهداشتی، سبک، انعطافپذیر
تسمه PU
برای صنایع حساس و بهداشتی.
ویژگیها: مقاوم به چربی، سایش کم
تسمه ضدسایش و مقاوم به حرارت
برای مواد داغ یا ساینده.
ویژگیها: عمر بالا در شرایط سخت
پارامترهای فنی مهم در طراحی و خرید نوار نقاله تسمهای
انتخاب صحیح نیازمند توجه به چند پارامتر کلیدی است.
ظرفیت انتقال
برحسب تن در ساعت یا قطعه در ساعت محاسبه میشود و به عرض تسمه و سرعت بستگی دارد.
عرض تسمه
عامل اصلی ظرفیت و پایداری انتقال است.
سرعت تسمه
افزایش سرعت ظرفیت را بالا میبرد اما سایش را افزایش میدهد.
طول نوار نقاله
بر توان موتور و ساختار شاسی اثر مستقیم دارد.
نوع ماده
ویژگیهای ماده تعیینکننده نوع تسمه و رولیک است.
راهنمای انتخاب بر اساس ماده:
- مواد ساینده → تسمه ضخیم لاستیکی
- مواد غذایی → PVC یا PU
- مواد داغ → تسمه مقاوم حرارت
- قطعات → تسمه صاف یا رولیکی
مقایسه نوار نقاله تسمهای با سایر سیستمهای انتقال
در بسیاری از پروژهها، انتخاب بین تسمهای، زنجیری یا مارپیچ مطرح است.
| ویژگی | نوار نقاله تسمهای | زنجیری | اسکرو |
|---|---|---|---|
| ظرفیت | زیاد | متوسط | کم |
| مسافت | طولانی | متوسط | کوتاه |
| مصرف انرژی | کم | بیشتر | متوسط |
| مواد مناسب | متنوع | سنگین | پودری |
| هزینه نگهداری | کم | زیاد | متوسط |
نتیجه:
برای انتقال افقی طولانی و مواد متنوع، کانوایر تسمهای اقتصادیترین گزینه است.
کاربردهای صنعتی نوار نقاله تسمهای
این سیستم در طیف گستردهای از صنایع استفاده میشود.
مهمترین کاربردها:

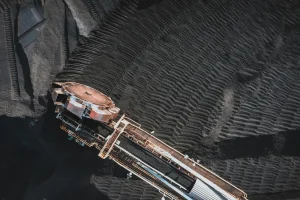

- معادن و مصالح ساختمانی
- صنایع غذایی
- بستهبندی
- لجستیک و انبارداری
- کشاورزی
- بازیافت
- صنایع شیمیایی
انعطافپذیری بالا عامل اصلی این گستردگی کاربرد است.
نکات مهم نصب و نگهداری نوار نقاله تسمهای
نگهداری صحیح عمر سیستم را چند برابر میکند.
نکات کلیدی:
- تنظیم کشش تسمه
- همراستایی درامها
- روانکاری رولیکها
- تمیزکاری تسمه
- بررسی سایش
عدم رعایت این موارد باعث پارگی تسمه و توقف خط تولید میشود.
عوامل مؤثر بر قیمت نوار نقاله تسمهای
قیمت به مشخصات فنی وابسته است و صرفاً به طول محدود نمیشود.
عوامل اصلی:
- طول و عرض
- نوع تسمه
- ظرفیت
- جنس شاسی
- توان موتور
- شرایط محیطی
- تجهیزات جانبی
هرچه شرایط کاری سختتر باشد، هزینه افزایش مییابد.
چه زمانی نوار نقاله تسمهای بهترین انتخاب است؟
در شرایط زیر، این سیستم گزینه ایدهآل است:
- انتقال افقی یا شیب ملایم
- مسافت طولانی
- مواد فله یا بسته
- نیاز به ظرفیت بالا
- انتقال پیوسته
در این شرایط، سایر سیستمها معمولاً پرهزینهتر یا محدودتر هستند.
جمعبندی
کانوایر تسمهای بهعنوان پرکاربردترین سیستم انتقال مواد در صنعت، ترکیبی از سادگی، کارایی و انعطافپذیری را ارائه میدهد. این سیستم قادر است انواع مواد را در مسافتهای طولانی با مصرف انرژی پایین منتقل کند و بههمین دلیل در اکثر صنایع پایه و تولیدی بهعنوان انتخاب اصلی مهندسان شناخته میشود.
انتخاب صحیح نوار نقاله تسمهای مستلزم توجه به پارامترهایی مانند ظرفیت، نوع ماده، طول مسیر، سرعت و نوع تسمه است. همچنین نصب و نگهداری اصولی، نقش تعیینکنندهای در افزایش عمر و کاهش هزینههای عملیاتی دارد.
با طراحی مهندسی و انتخاب مناسب، نوار نقاله تسمهای میتواند سالها بدون توقف در خط تولید فعالیت کند و بهرهوری سیستم انتقال مواد را بهطور قابلتوجهی افزایش دهد.
معرفی تولید کننده: شرکت امید تسمه سازان سهند
شرکت امید تسمه سازان سهند واقع در تبریز یکی از شرکت های پیشرو در صنعت طراحی و تولید نوار نقاله، تسمه و سایر ماشین آلات صنعتی در کشور می باشد که با روش های پرداخت بسیار منعطف، خدمات پس از فروش عالی و بهره گیری از مجرب ترین متخصصین فنی و با بیش از یک دهه سابقه ارایه خدمات به واحد های تولیدی و صنعتی آماده همکاری با صنعتگران و کارآفرینان عزیز می باشد. جهت استعلام قیمت نوار نقاله و دریافت مشاوره رایگان در خصوص سفارش و خرید انواع نوار نقاله، تسمه و سایر تجهیزات و ماشین آلات صنعتی با واحد پشتیبانی این شرکت به شماره 09149169630 تماس بگیرید.
پرسشهای متداول درباره نوار نقاله تسمهای
نوار نقاله تسمهای برای چه موادی مناسب است؟
برای طیف وسیعی از مواد شامل فلهای، بستهبندی، غذایی، معدنی و قطعات صنعتی مناسب است. نوع تسمه بر اساس ماده انتخاب میشود.
عمر مفید تسمه در نوار نقاله چقدر است؟
بسته به شرایط کاری و نوع ماده، معمولاً بین 3 تا 10 سال است. مواد ساینده عمر را کاهش میدهند.
تفاوت تسمه PVC و لاستیکی چیست؟
PVC سبک و بهداشتی است و در صنایع غذایی کاربرد دارد؛ تسمه لاستیکی مقاومتر و مناسب مواد معدنی و صنعتی است.
مهمترین علت خرابی کانوایر تسمهای چیست؟
تنظیم نبودن کشش و همراستایی تسمه، مهمترین عامل پارگی و سایش زودرس است.
آیا نوار نقاله تسمهای برای شیب زیاد مناسب است؟
برای شیب کم تا متوسط مناسب است؛ در شیب زیاد باید از تسمه آجدار یا سیستمهای دیگر استفاده شود.
